PCAN-B10011S總線轉換器能夠在高速CAN總線(ISO 11898-2)和Truck Trailer CAN總線(ISO 11992-1)之間建立連接。該款總線轉換器最重要的潛在用途之一是實現PCAN系列CAN接口 (例如PCAN-USB接口）和Truck Trailer CAN總線之間的連接。
規格
- 通過D-Sub連接器，9-引腳帶可切換端子，直接連接到高速CAN總線
- 通過D-Sub連接器，9-引腳帶可切換端子 (主/從節點)，直接連接到Truck Trailer CAN總線
- 通過9-引腳D-Sub連接器連接Truck Trailer CAN總線
- 正常或者只聽工作模式
- 數據傳送率達到125 kbit/s
- 通過Truck Trailer CAN總線或者外部電源供電
- 通過主電源包，可調 Truck Trailer 系統電壓(11 - 26 V)供電
- LED顯示電源和錯誤狀態
- 擴展工作溫度范圍 -40 to 85 °C (-40 to 185 °F)
發貨清單
可定制其它收發器類型 。
貨號：IPEH-002041
下載
PCAN-B10011S manual…… English
更多信息
PEAK-System Forum: Section for the PCAN-B10011S for questions and support |
|

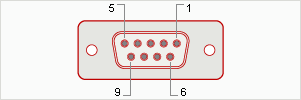

引腳分配母D-Sub接頭
| 引腳 |
引腳分配高速CAN (82C251) |
| 1 |
無連接 |
| 2 |
CAN-L |
| 3 |
GND |
| 4 |
無連接 |
| 5 |
無連接 |
| 6 |
GND |
| 7 |
CAN-H |
| 8 |
無連接 |
| 9 |
無連接 |

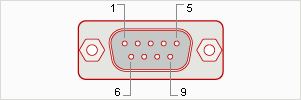

引腳分配公D-Sub接頭
| 引腳 |
引腳分配Truck Trailer CAN (B10011S) |
| 1 |
無連接 |
| 2 |
CAN-L |
| 3 |
GND |
| 4 |
無連接 |
| 5 |
無連接 |
| 6 |
GND |
| 7 |
CAN-H |
| 8 |
無連接 |
| 9 |
VBAT |
|
